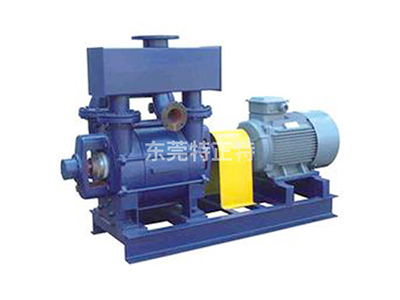

TEZTE 2BE1系列液环真空泵及压缩机采用西门子技术，是我司结合进口产品先进技术，研制开发的高效节能产品。

本系列泵为单级单作用结构形式，具有结构简单，维修方便，运行可靠，高效节能等优点。相对于目前国内使用的SIC、2SK、SZ系列水环式真空泵具有真空度高、功耗低、运行可靠等显著优点，是SK、 2SK、SZ系列水环式真空泵的理想替代产品。

性能范围

1、吸气量从570 m³/h到5280m³/h；

2、最低吸气压力至：33mbarA；

3、采用大气喷射器，最低吸气压力至：10mbarA；

4、用作压缩机时压力最大至：0.26MpaA；

5、口径：DN=100〜200mm(上置式气水分离器、吸气连通管）；

6、工作方式：连续运行。

2BE1系列液环真空泵选型表：

型号	最低吸入绝压 mbarA	最大气量m3/min	泵转速   (r/min)	传动形式	电机功率(Kw)	电机电压 (V)	吸、排气口径
2BE1-202	33	9.5	790	皮带	18.5	380	100
		11	880	皮带	18.5	380
		12	980	直联	22	380
		14	1100	皮带	30	380
		15	1170	皮带	30	380
2BE1-203	33	14	790	皮带	30	380	125
		16	880	皮带	30	380
		18	980	直联	37	380
		20	1100	皮带	45	380
		21	1170	皮带	45	380
2BE1-252	33	20	565	皮带	30	380	125
		25	660	皮带	37	380
		28	740	直联	45	380
		30	820	皮带	55	380
		33	880	皮带	75	380
2BE1-253	33	28	565	皮带	45	380	150
		30	590	皮带	55	380
		35	660	皮带	55	380
		39	740	直联	75	380
		43	820	皮带	90	380
		46	880	皮带	90	380
2BE1-303	33	42	470	皮带	55	380	150
		45	500	皮带	55	380
		48	530	皮带	75	380
		52	590	直联	75	380
		58	660	皮带	90	380
		62	740	直联	110	380
2BE1-353	33	57	372	皮带	75	380	200
		62	420	皮带	90	380
		70	472	皮带	110	380
		79	530	皮带	132	380
		88	590	直联	160	380

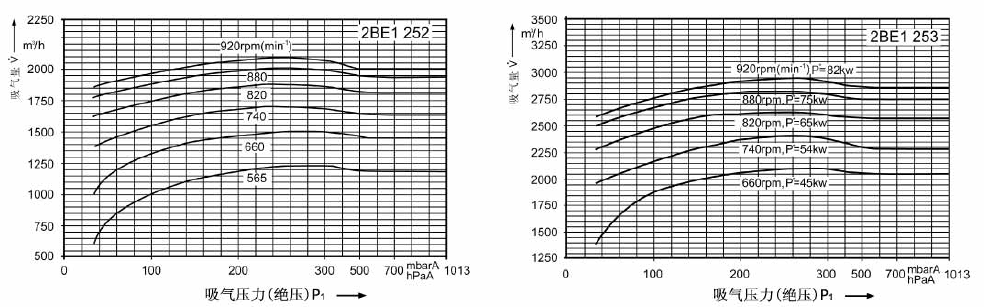

性能曲线表：

性能曲线是在下列条件下得出的：气体为20℃的饱和空气，排气压力为1013mbarA，工作液温度15℃，性能允许误差为±10％。图中左侧性能曲线显示，在配用大气喷射器后吸气压力可小于33mbarA。

真空泵外形安装尺寸：

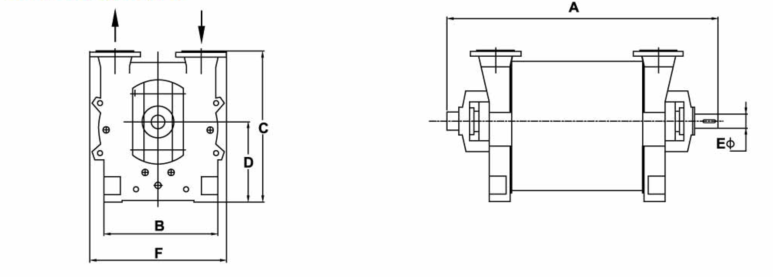

2BE1 202-253尺寸

		A	B	C	D	∮E	F	吸气法兰（吸气口）		排气法兰（排气口）
2BE1	202	975	430	590	315	∮50	700	DN	100	DN	100
2BE1	203	1095	430	590	315	∮50	700	DN	125	DN	125
2BE1	252	1225	570	755	400	∮70	800	DN	125	DN	125
2BE1	253	1375	570	755	400	∮70	800	DN	150	DN	150

以上尺寸仅供参考，如有更改，恕不通知。（单位为毫米）

2BE1 303-353尺寸

img src="uploadfile/image/20200229/20200229174050_43131.png" alt="">

	A1	A2	B	C	D	∮E	吸气法兰（吸气口）	排气法兰（排气口）
2BE1 303	1580	1475	1010	885	450	∮100	DN 150	DN 150
2BE1 353	1745	1910	1160	1050	560	∮120	DN 200	DN 200

以上尺寸仅供参考，如有更改，恕不通知。（单位为毫米）

主要特点：

1、轴承全部采用原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。

2、叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE1真空泵的使用寿命。

3、泵体全部采用钢板卷制焊接后机械加工，充分保证设备性能并提高了2BE1真空泵的使用寿命。

4、2BE1真空泵的轴套作为最易损坏的部件，本公司采用高铬不锈钢制作，比普通材质寿命提高了 5倍。

5、皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，拆卸方便，皮带使用寿命长。

6、联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。

7、独特的上置式气水分离器节约空间，并有效降低了噪声。

8、铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果更佳。

9、机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵长时间运行过程中无泄漏。

10、泵体内壁型线采用近似椭圆的型线以保证最佳的抽气效果。

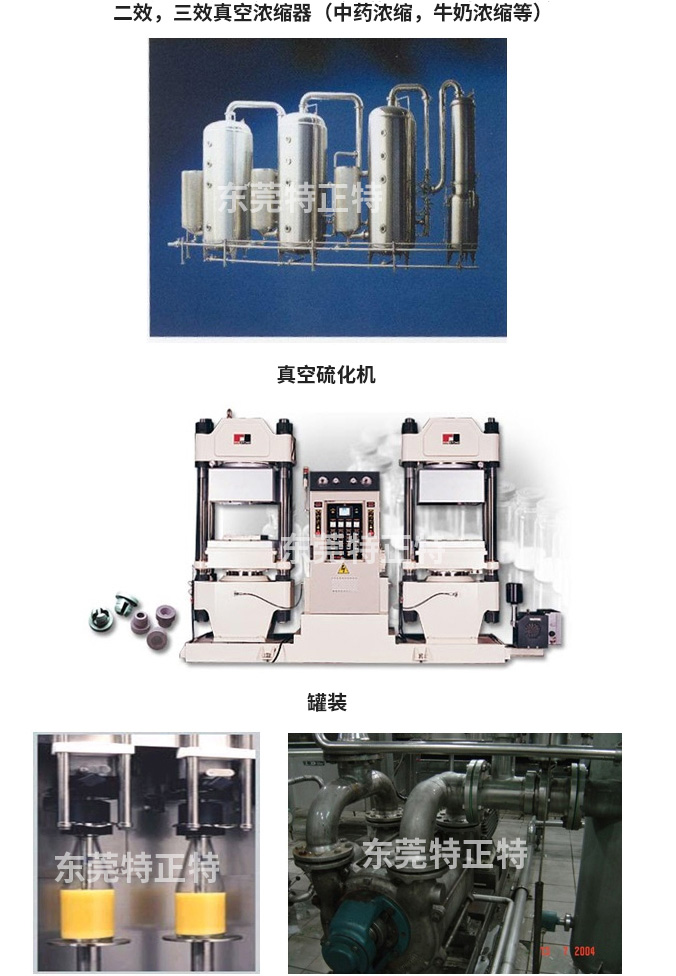

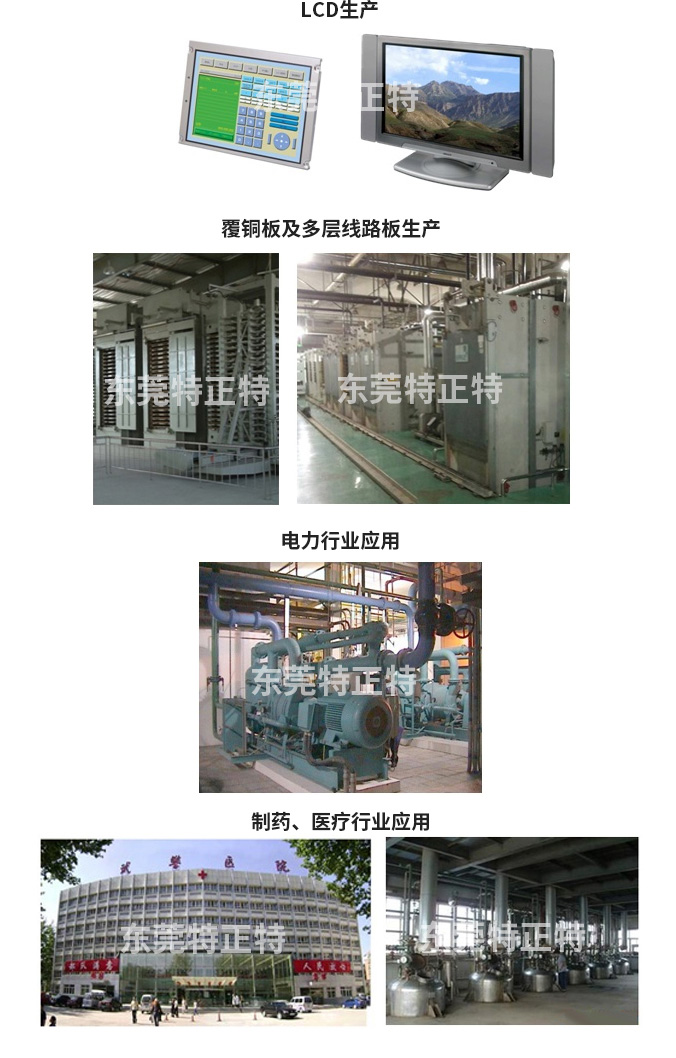

主要应用于：煤炭、造纸、食品、饮料、塑料机械、矿山、冶金、烟草、石油、化工、纺 织、木材加工、医疗、制糖、电子等。

>
