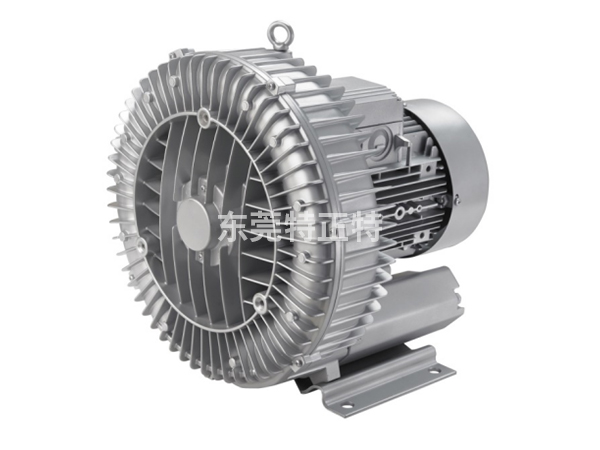

TEZTE气环风机叶轮直接安装在电机转子上，是完全地无接触压缩。由于泵轴安装在压缩腔外，所以即便工作在最大的压差下，也能确保机器的最大工作可靠性。

气体由吸气口1吸入，当它进入侧通道2以后，旋转叶轮3在旋转方向上给气体一个速度。同时叶片上的离心力使气体向外加速且压力增加。随着旋转的进行，气体的动能增加，使得沿侧通道的气体压力进一步增加。随着侧通道在出口处变窄，气体被挤出叶片并通过出

口消声器4排出泵体。

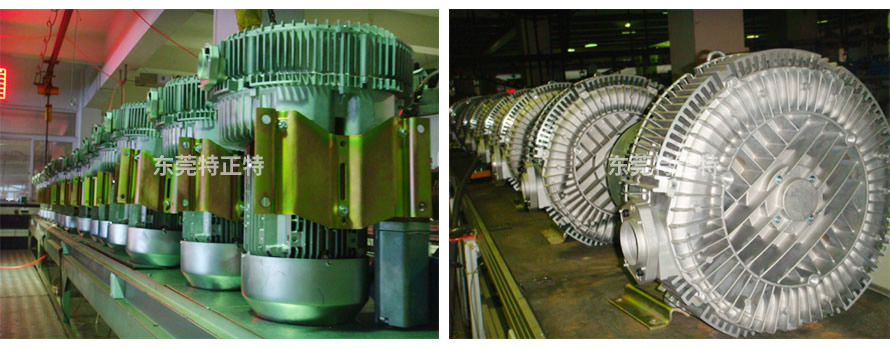

TEZTE系列气环泵采用精密铝压铸，表面光亮，散热更好，模具费用非常高，而且还要配套更大的压铸机，产品成本造价比西门子要高很多。全部系列都是精密铸造，外观更好。

免维护，结构紧凑、重量轻，坚固可靠，设计优化，可沿轴向的任何方向安装，震动小，低噪声。

性能范围：

1、容积流量50 -2450 m³/h；

2、容积流量29.4 - 1441.2cfm；

3、压差达780mbar。

选型参数表：

TEF1100-7AH06	0.2/0.23	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1300-7AH06	0.25/0.29	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1300-7AH16	0.4/0.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1330-7AH06	0.25/0.29	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1330-7AH16	0.4/0.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1330-7AH26	0.7/0.83	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1490-7AH16	0.6/0.85	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1400-7AH06	0.7/0.83	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1400-7AH16	0.85/0.95	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1400-7AH26	1.3/1.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1430-7AH06	0.7/0.83	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1430-7AH16	0.85/0.95	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1430-7AH26	1.3/1.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1590-7AH26	1.1/1.7	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1500-7AH06	0.85/0.95	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1500-7AH16	1.3/1.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1500-7AH26	1.6/2.05	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1500-7AH36	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1530-7AH06	0.85	50Hz(200-240/345-415V)
TEF1530-7AH16	1.3/1.5	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1530-7AH26	1.6/2.05	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1530-7AH36	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1690-7AH26	2.2/3.45	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1600-7AH06	1.6/2.05	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1600-7AH16	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1600-7AH26	3/3.45	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1600-7AH37	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1600-7AT71	2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1630-7AH06	1.6/2.05	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1630-7AH16	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1630-7AH26	3/3.45	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1630-7AP26	3/3.45	IE2 50Hz (200-260/350-450V),60Hz (230-290/400-500V)
TEF1630-7AH37	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1310-7HH26	0.7/0.83	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1410-7HH36	1.6/2.05	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1410-7HP36	4/4.55	IE2 50Hz (200-260/350-450V),60Hz (230-290/400-500V)
TEF1410-7HH46	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1510-7HH46	3/3.45	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1510-7HH57	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1610-7HH16	2.2/2.55	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1610-7HH26	3/3.45	50Hz(200-240/345-415V), 60Hz (220-275/380-480V)
TEF1610-7HH37	4.3/4.8	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1610-7HH47	5.5/6.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1610-7HH57	7.5/8.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1640-7GH37	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1640-7GH47	5.5/6.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1640-7GH57	7.5/8.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1800-7AH07	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1800-7AH17	5.5/6.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1800-7AH27	7.5/8.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1810-7HH17	5.5/6.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1810-7HH27	7.5/8.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1810-7HH37	11/12.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1810-7HH47	15/17.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1830-7AH07	4/4.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1830-7AH17	5.5/6.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1830-7AH27	7.5/8.6	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1840-7JH37	11/12.6	50Hz (345-415/600-720V),60Hz (380-480V)
TEF1900-7AH07	8.5/9.8	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1900-7AH17	12.5/14.5	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1900-7AH37	18.5/21.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1910-7HH17	12.5/14.5	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1910-7HH27	16.5/19	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1910-7HH37	20/23	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1910-7HP37	20/23	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1910-7HH47	25/29	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1930-7AH07	8.5/9.8	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1930-7AH17	12.5/14.5	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1930-7AH37	18.5/21.3	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1940-7BH27	15/17.5	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1940-7BH37	20/23	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1940-7BH47	25/29	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1943-7GH27	15/17.5	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1943-7GH37	20/23	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)
TEF1943-7GH47	25/29	50Hz(345-415/600-720V), 60Hz (380-480/660-720V)

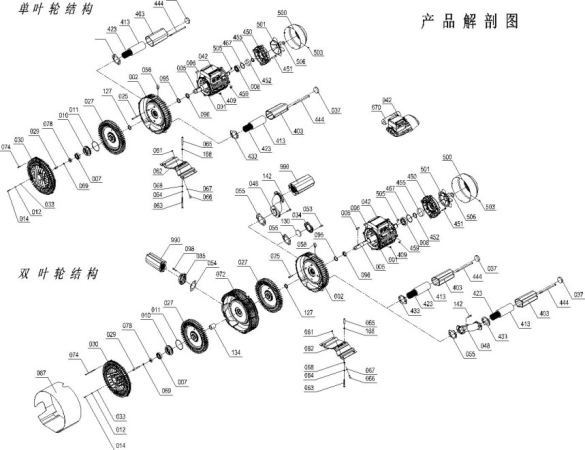

图解：

1、具有吹吸双功能，一机两用，可以用吸风，也可以用吹风；

2、少油或无油运转，输出的空气是干净的；

3、相对于离心风机和中压风机来说，其压力高很多，往往是离心风机的十几倍以上；

4、如果泵体是整体压铸，并且使用了防震安装脚座，那么它对安装基础的要求也是很低的，甚至可以不用固定脚座即可正常运转，非常的方便，也非常的节省安装费用和安装周期；

5、相对同类风机，其运转的噪音较低，就如我司推出超静音型旋涡风机：

6、免维护使用；它的损耗件仅仅是两个轴承，在质保期之内，基本上不需要维护；

7、旋涡鼓风机的机械磨损非常微小，因为除了轴承之外，没其它的机械接触部分，所以，使用寿命当然也是非常的长，只要是处于正常的使用条件下，3～5年是完全没有问题的；

8、安装简易，使用方便！

9、整体采用铝合金材质，电机为防爆电机，绝不会出现摩擦产生火花的现象，使用更放心，防爆性能更好。
